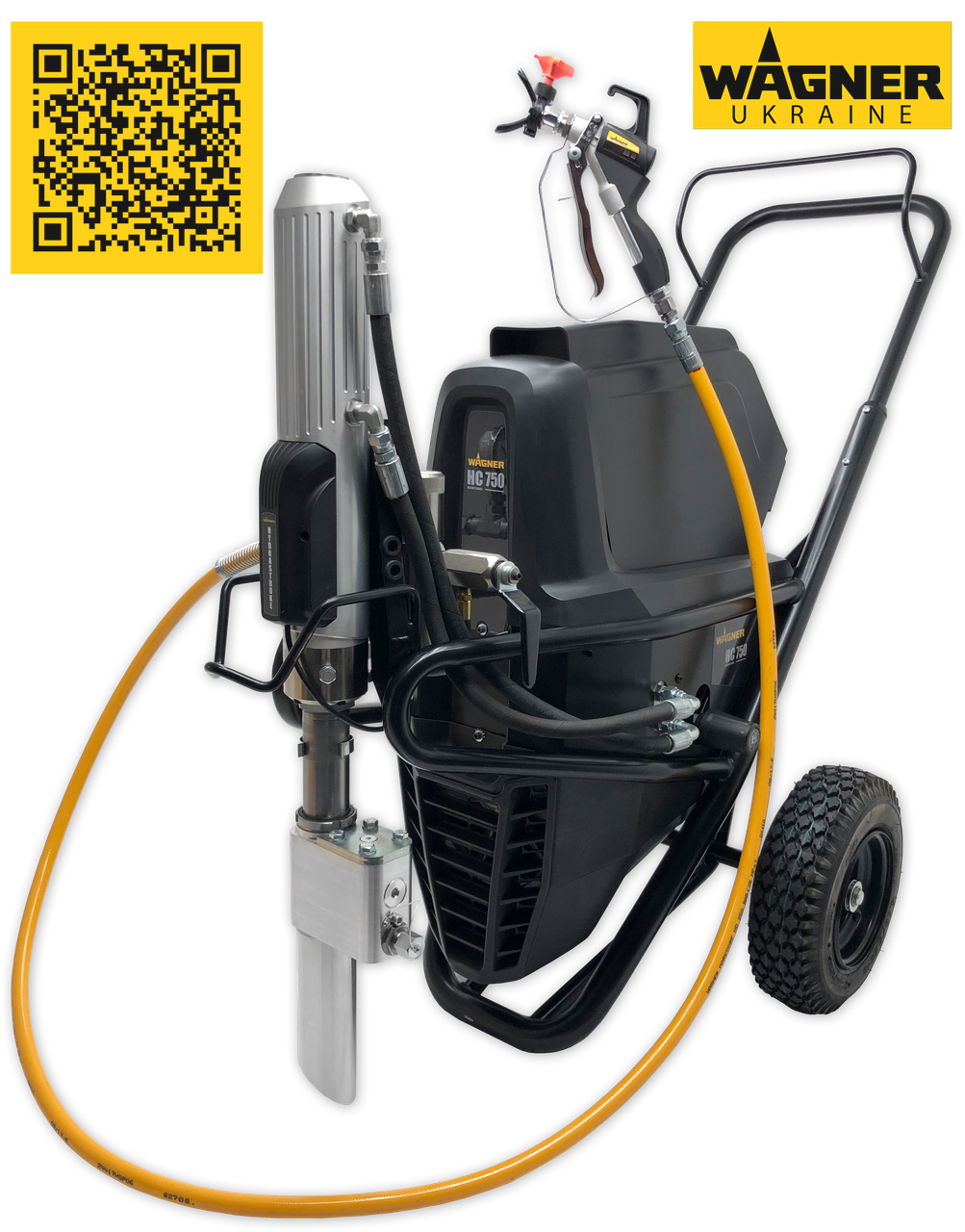

Гидропоршневой агрегат HC 750 E (електричний привід) Знижка 10%! Кількість обмежена!
331 507 ₴
- Під замовлення
- Код: 2371027
- +380 (97) 221-80-04Київ, менеджер
- +380 (66) 330-54-76Одеса, Сервіс
- +380 (68) 870-70-74Київ, Сервіс
Wagner Heavy Coat 750 інноваційна модель безповітряного фарбувального обладнання 2017 року. Впровадження надміцних матеріалів в розробку і виготовлення даної моделі, що дозволило зменшити знос обладнання.
Компактні розміри і висока продуктивність HC 750 E припускають використання обладнання на великих відкритих майданчиках, при високих температурах, а також для швидкої обробки фасадних будівель різними матеріалами.
Займаючись внутрішньою обробкою в новобудові, ми часто стикаємося з проблемою доставки матеріалів на верхні поверхи. Це займає багато часу і сил. Завдяки технічним можливостям Heavy Coat 750, великою продуктивністю насоса і можливості подавати матеріал на великі висоти, даний агрегат оптимізує робочий процес на будівельному об'єкті.
НЕ використовувати дане устаткування для розпилення води або кислот.
Особливості та переваги НeavyCoat 750
Розпилювач з прямим зануренням, без тертя і відпрацьованої гідравлічної технологією.
Переваги
• Технологія HydraStroke™
• Секція гідравліки Severe Service™
• Раціональне проектування

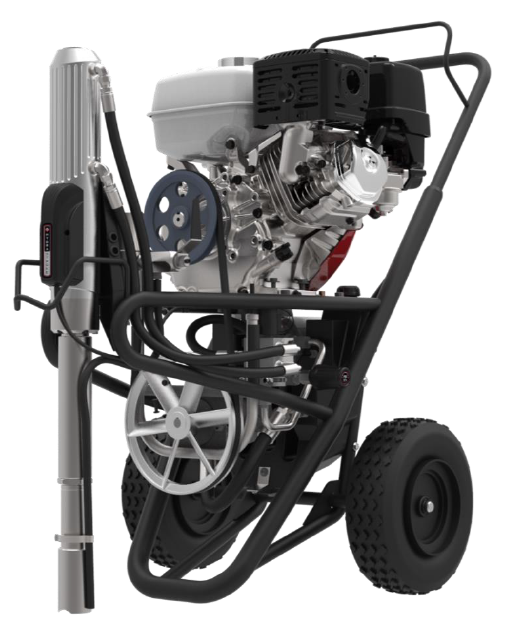

• Тепер з двигунами Honda
Технологія HydraStroke™
• Сучасна цифрова гідравлічна система
• Спрощений вузол насоса з приводом
• Оптимізовані деталі
“Цифрові" гідравлічні системи
- звичайне явище в кожнійважкому обладнанні.
• Золотниковая пара була революційної більше 40 років
назад, але очевидні недоліки.
• Спрощена гідравліка.
• Безвідмовний, надійний
гідропривід повільного ходу.
Немає тертьових деталей, які стираються
Кінці ходу визначаються двома датчиками (герконові перемикачі)
• Датчики спрацьовують від магніту, що знаходиться на гідравлічному поршні
• При спрацьовуванні датчика логічний контролер активує електромагнітний клапан
• Електромагнітний клапан регулює подачу масла до гідравлічного мотора для забезпечення ходу вгору або вниз
• Потім цикл повторюється

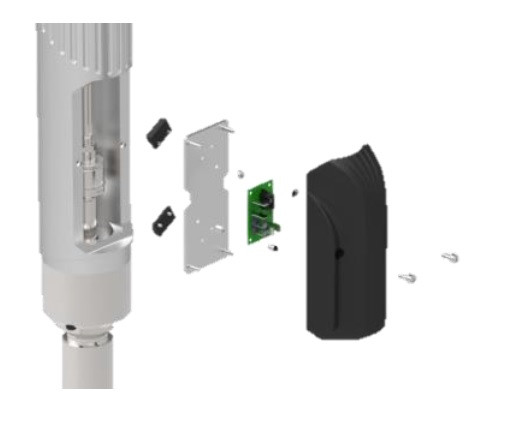

Технологія НydraStroke™ - Цифрова гідравлічна система
Сучасна цифрова гідравлічна система замінює золотник
• Геркон - замінює вузол тяги перемикача
• Логічна плата – консервирована в уретане для захисту
• Магнітний клапан – загальнодоступний компонент
• Переваги цифрового гідравлічної системи
• Знижує кількість деталей, необхідних для зміни ходу поршня
• Прибирає дуже точні деталі з насоса з приводом
• Більш швидка зміна ходу
• Застосування загальнодоступних деталей, перевірених і зарекомендували себе в важкої промисловості
Примітки про логічну платі
− Це не плата управління тиском
− Основна функція - відправлення сигналу магнітного клапана в залежності від положення поршня гідравлічного
− Консервирована в уретане для більшого захисту
− Буде продовжувати роботу навіть, якщо покрити фарбою, маслом, водою і т. д.
− Одна запчастина, що включає в себе логічну плату, датчики, кришку і кабель, який підключається до соленоиду
Спрощений Вузол насоса з приводом (УНП)
• Скорочено кількість деталей у вузлі насоса з приводом (УНП) на 35 одиниць (48 зараз в порівнянні з 13 в новому дизайн)
• Скорочено кількість оброблюваних деталей на 14
• Одна рухома деталь і чотири прокладки в гідравліці (10 рухомих деталей і 14 прокладок у поточному)
• Дизайн з цільним гідравлічним циліндром для точної підгонки до секції гідравліки
• Простіше обслуговувати
• Оптимізовані компоненти
• Новий поршень забезпечує скорочення виділення тепла і його розсіювання
• Великі лінії потоку скорочують падіння тиску і збільшує ефективність системи
• Коротше поточного дизайну на 12.7 см
• Фіксація розташування вертикальної труби
Дизайн з золотниковым клапаном
При досягненні нижнього положення, механічна тяга перемикання переміщує золотник у муфті
• Гідравлічне масло направляється в поршень з боку штока
• Гідравлічний поршень рухається вгору
• При досягненні верхнього положення, механічна тяга перемикання переміщує золотник у попереднє положення.
• Гідравлічне масло направляється в поршень з боку головки поршня
• Гідравлічний поршень опускається.
• Цикл повторюється.

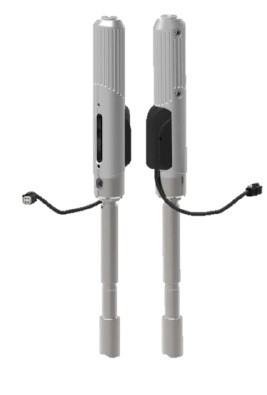

Спрощений вузол насоса з приводом
Новий дизайн буде включати цілісний блок насоса і головку поршня
Цільний дизайн поліпшить підгонку секції гідравліки, що продовжить термін служби прокладок і сальників
• Скорочено кількість деталей в УНП на 35 одиниць (48 зараз в порівнянні з 13 в новому дизайні)
• Скорочено кількість оброблюваних деталей на 14
• Одна рухома деталь і чотири прокладки в гідравліці (10 рухомих деталей і 14 прокладок у поточному)
Переваги
• Знижується вартість вузла насоса з приводом
• Знижується риздо поломки деталей
• Цілісний блок насоса і головки поршня призводить до дольшему терміну служби прокладок і сальників (відсутність порушення співвісності, спостережуваної при з'єднанні різних деталей)
• Менша вартість обслуговування і ремонту
• Простіше звичайного дизайну з золотником
Оптимізовані деталі
Розумно спроектована головка поршня для максимізації охолодження
• Рифлена головка поршня розвіює тепло і зменшує поверхню, до якого необхідно прикасаться користувачеві
• Великі приєднання через вузол двигуна/насоса
• Більш просте обслуговування гідроприводу
• Впроваджені верхня і нижня зношувані опори гідравліки для забезпечення максимального терміну служби гідравлічних прокладок і поршня
• Прокладка і изнашивающаяся опора штока поршня входять до модульний роз'єм і легко обслуговуються
шестигранним ключем
• Дизайн з цільним гідравлічним циліндром для точної підгонки до секції гідравліки
• Підвищена зносостійкість і термін служби насоса з приводом і секції гідравліки
• Фіксація розташування вертикальної труби
• Коротше поточного дизайну на 12.7 см
• Логічна плата консервирована в уретане для захисту від небезпечних факторів промислового робочого ділянки
Секція гідравліки Severe Service
Перевірений часом і зарекомендував себе дизайн
Секція гідравліки застосовувалася на HeavyCoat протягом 50 років
• Безвідмовна, надійна секція гідравліки повільного ходу
− Продовжує термін служби розпилювача
• Саморегулівні сальники
− Перешкоджає передчасному зносу, викликаному надмірнім затягуванням

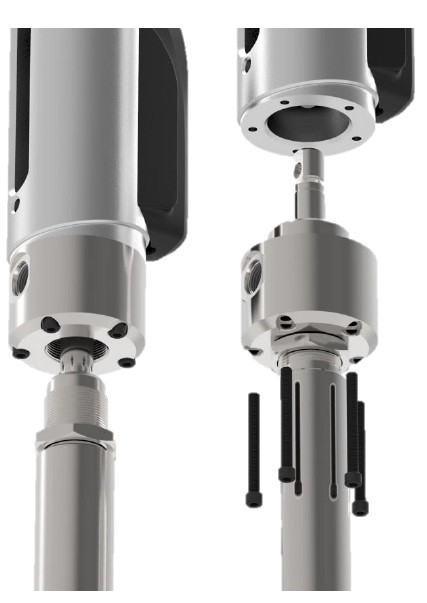

Два способи демонтувати секцію гідравліки
Швидкознімна секція гідравліки
− Легко демонтується 5 кріпильними болтами та стрижнем
− Заміна всієї секції гідравліки
• Гайка демонтажу циліндра стандартна зі всіма моделями
− Використовуйте гайку демонтажу циліндра на зрізах під ключ простого демонтажу циліндра з блоку.
− Замінює всі, крім верхнього сальника
• В комплект входить занурений нижній клапан
• Переваги:
− Здатність відкачувати надважкі матеріали без голодування насоса
− Розпилює сполучні матеріали.

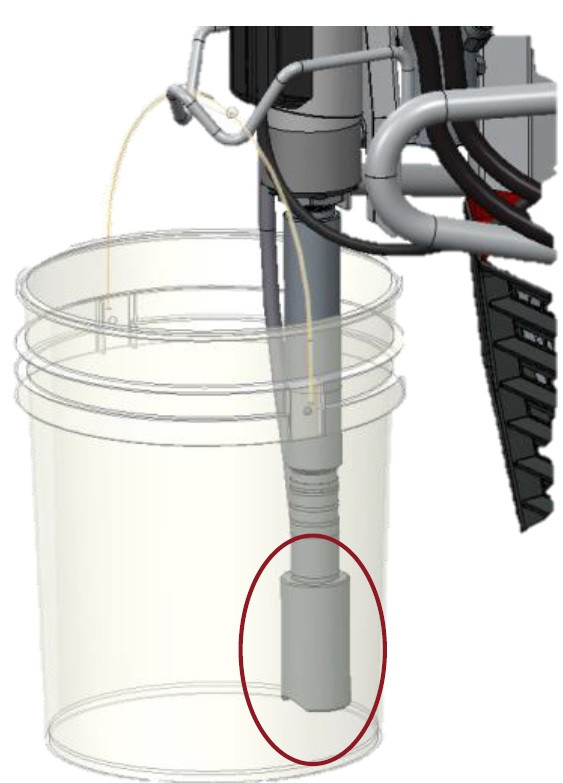

Секція Гідравліки SEVERE SERVICE
Занурений нижній клапан покриття з високою часткою сухого залишку, заповнювачі блоків, в'язкі і розбухаючі
Раціональне проектування - Короткий огляд
Естетика - важливий критерій при виборі обладнання
• Грубий, але все ще елегантний зовнішній вигляд
• Оптимізований продув критично важливих елементів
• Активне охолодження гідравлічного бака
• Вертикальний дизайн для більш простого обслуговування

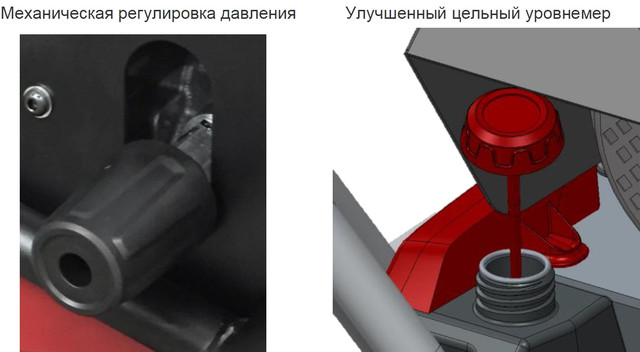

• Надійна і довговічна продуктивність
− Цілісний стрижневий рівнемір
− Самозатягивающийся ремінь
− Механічне регулювання тиску
− 12" покришки пневматичні
Оптимізований продув
Оптимізовані кожух вентилятора і передня решітка для найкращого охолодження
• Повітря продувається через всі критично важливі деталі, які переносять гідравлічне
масло
− Насос виробництва Nachi
− Рукава впуску і випуску гідравліки
− Активний бак охолодження
− Фільтр оливи
• Насос працює з температурою на 14°C менше, ніж аналогічні розпилювачі HeavyCoat
• Менший знос критично важливих деталей
Гідравлічний бак
Гідравлічна ємність активного охолодження
• Пластини радіатора збільшують поверхню і дозволяють повітрю проходити крізь бак
• Конструкція проводить масло через пластини радіатора
Вертикальна компоновка
виносить Вузол привода / насоса в передню частину
• Упрощає доступ до найбільш обслуговуваним деталей
Технічні характеристики фарбувального апарату:
-
Тип насоса – поршневий гідронасос,
-
Потужність електродвигуна – 3100 Вт,
-
Живлення ― мережа 230 В / 50 Гц
-
Макс. тиск – 25 МПа (250 бар),
-
Макс. подача матеріалу – 6 л/хв (подача регулюється),
-
Макс. в'язкість матеріалів ― 50 000 мПас,
-
Довжина мережевого шнура ― 3*2,5 мм2-6м,
-
Макс. сопло – 0,043" (1,30 мм),
-
Вага – 85 кг,
-
Габаритні розміри Д х Ш х В ― 1090 х 660 х 866 мм,
-
Максимальна температура матеріалу ― 40С,
-
Виробник – J. Wagner GmbH, Німеччина.
Комплектація фарбувального агрегату:
-
Базовий блок HevyCoat 750, 230V
-
HD шланг DN13, max. 25 МПа, 1/2 ", 15 м
-
Перехідник для шлангу А=1/2" x A=3/8"
-
Реверсивна форсунка S20 243/539
-
Стрічковий ключ
-
Маслянка
-
Інструкція російською мовою
-
Гарантійний талон
Гарантія ― 3 роки!
Характеристики електродвигуна | |
---|---|
Споживана потужність | 3100 Вт |
Габаритні розміри | |
Вага | 85 кг |
Висота | 866 мм |
Ширина | 660 мм |
Довжина | 1090 мм |
Основні | |
Виробник | Wagner |
Діаметр сопла | 1.09 мм |
Робочий тиск | 250 бар |
Країна виробник | Німеччина |
Продуктивність | 6 літр/хв |
Стан | Новий |
Додаткові функції | |
Регулювання подачі розпилюваної суміші | Так |
Користувальницькі характеристики | |
Макс. розмір форсунки | 0,043'' |
Живлення | 230 В, 50 Гц |
