Запчастини до фарбувального агрегату Wagner Super Finish 23 Pro

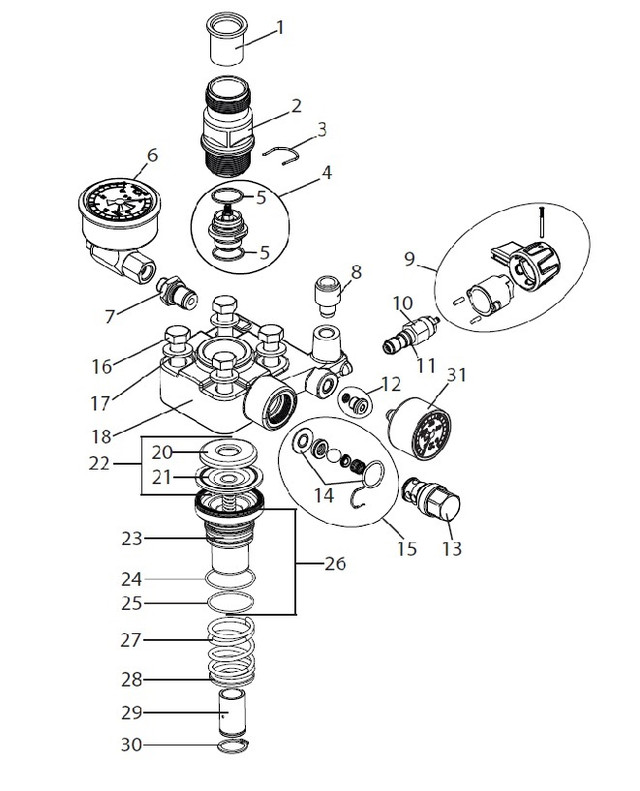

Насос ЛФМ фарбувального агрегату Wagner Super Finish 23 Pro
Схема запасних частин фільтра високого тиску
ПЕРЕЛІК ЗАПАСНИХ ЧАСТИН ФІЛЬТРА ВИСОКОГО ТИСКУ
| 1 | 97123 | Фільтр високого тиску HF-01 (вкл. 2-12) |
| 2 | 97301 | Блок фільтра |
| 3 | 97302 | Корпус фільтра |
| 4 | 97306 | Порожній гвинт |
| 5 | 97304 | Кільце ущільнювача |
| 6 | 9970110 | Кільце ущільнювача |
| 7 | 9974027 | Кільцевий ущільнювач 30x2 (PTFE) |
| 8 | 9971401 | Кільцевий ущільнювач 16x2 (PTFE) |
| 9 | 508749 | Наполеглива ресора |
| 10 | 508603 | Опорне кільце |
| 11 |
|
Фільтроелемент 60, сітчастий Опціонально: Фільтроелемент 100, сітчастий Фільтроелемент 30, сітчастий |
| 12 | 9994245 | Натискна пружина |
Схема запасних частин бака
ПЕРЕЛІК ЗАПАСНИХ ЧАСТИН БАКА ОБ'ЄМОМ 5 ЛІТРІВ
| 1 | 341265 | Бак 5 л (вкл. 2-6) |
| 2 | 340901 | Кришка |
| 3 | 9902306 | Гвинт для листового металу 3,9x13 (2) |
| 4 |
37607 3756 |
Диск фільтра, ширина сітки 0,8 мм Опціонально: Диск фільтра, ширина сітки 0,4 мм |
| 5 | 340904 | Бак |
| 6 | 340908 | Зворотна трубка |
Схема запасних частин системи всмоктування
Перелік запасних частин системи всмоктування
| 2393123 | Система всмоктування (вкл. 1-3) | |
| 1 | 2390605 | Забірний (всмоктуючий) шланг у зборі (з фільтром) |
| 2 | 2390606 | Відвідний шланг у зборі |
| 3 | 2323325 | Всмоктуючий фільтр |
Деталювання електричної частини
| № | Артикул | Наименование |
| 1 |
9953696 9953681 |
Вимикач захисту двигуна (Китай, CE, AUS) Вимикач захисту двигуна (Японія, Тайвань) |
| 2 | 2393002 | Саморіз із напівкруглою головкою 4,2 х 45 (2 шт.) |
| 3 | 2393003 | Саморіз із напівкруглою головкою 4,2 х 25 (2 шт.) |
| 4 | 2388381 | Саморіз з овальною головкою 4,2 x 22 |
| 5 | 2388377 | Шайба |
| 6 | 2369533 | Кришка |
| 7 | 2304608 | Круглий шнур |
| 8 |
2393015 2393240 2400735 |
Конденсатор 25мкФ 400В у зборі (Китай, CE, AUS) Конденсатор 100мкФ 400В у зборі (Японія) Конденсатор 80мкФ 250В у зборі (Тайвань) |
| 9 | 2393018 | Гвинт із напівкруглою головкою М4х18 (4 шт.) |
| 10 | 2393029 | Клемна колодка у зборі. |
| 11 | 2369520 | Клемна коробка |
| 12 | 2393035 | Клемна коробка у зборі (поз. 7-11) |
| 13 | 2369517 | Ущільнення двигуна |
| 14 | 2369513 2393242 2401124 |
Електродвигун 230 В Китай, CE, AUS (включаючи поз. 15-16) Електродвигун 100 В Японія (включаючи поз. 15-16) Електродвигун 110 В Тайвань (включаючи поз. 15-16) |
| 15 | 2393108 | Вентилятор у зборі. |
| 16 | 2393109 | Кришка вентилятора у зборі. |
| 17 | 2390886 2393235 2393273 2399193 2401123 |
Рейтинг Hero 23D (Китай) Рейтинг Hero 23 (Японія) Рейтинг Hero 23 (CE) Рейтинг SF 23 Pro (CE/AUS) Рейтинг Hero 23 (Тайвань) |
| 18 | 2388374 | Кабельне введення |
| 19 | 2388383 2393241 2394776 0341520 2400736 |
Мережевий кабель (Китай) Мережевий кабель (Японія) Мережевий кабель (CE) Мережевий кабель (Австралія) Мережевий кабель (Тайвань) |
| 20 | 2393107 2399031 2400157 2400156 2400737 |
Складання мережного кабелю. Китай (поз. 18-19) Складання мережного кабелю. Японія (поз. 18-19) Складання мережного кабелю. CE (поз. 18-19) Складання мережного кабелю. Австралія (поз. 18-19) Складання мережного кабелю. Тайвань (поз. 18-19) |
| 21 | 2398994 | Права сторона етикетки Wagner (тільки SF 23 Pro) |
| 22 | 2398998 | Лейбл Wagner з лівого боку (тільки SF 23 Pro) |
Деталювання гідравлічної частини
| № | Артикул | Наименование |
| 1 | 2389640 2398248 2393275 |
Етикетка HERO 23D Етикетка SF 23 Pro Етикетка HERO 23 |
| 2 | 2393126 | Гвинт із головкою під торцевий ключ (8 шт.) |
| 3 | 2369493 | Прокладка |
| 4 | 2393127 | Передня кришка у зборі. |
| 5 | 2388471 | Гідравлічний корпус |
| 6 | 2393044 | Гвинт кришки масляного бака у збиранні. |
| 7 | 9971365 | Кільце ущільнювача |
| 8 | 2369477 | Вузол регулювання (вкл. поз. 7) |
| 9 | 2393130 | Вузол стопорної втулки. |
| 10 | 2393131 | Ручка регулювання тиску у зборі. |
| 11 | 2393132 | Гвинт ущільнювача і ущільнення |
| 12 | 2391115 | Кільце ущільнювача |
| 13 | 2393133 | Гвинт із головкою під торцевий ключ (4 шт.) |
| 14 | 9998144 | Стопорне кільце |
| 15 | 9960113 | Шарикопідшипники з глибокими канавками |
| 16 | 9922506 | Стопорне кільце |
| 17 | 9960431 | Підшипники кочення |
| 18 | 9922518 | Стопорне кільце |
| 19 | 9960151 | Шарикопідшипники з глибокими канавками |
| 20 | 2369378 | Ексцентриковий вал |
| 21 | 9970532 | Ущільнення валу |
| 22 | 2369380 | Складання ексцентрикового валу (поз. 15-21) |
| 23 | 3056464 | Стопорне кільце |
| 24 | 2369384 | Водило планетарну передачу |
| 25 | 2393134 | Сервісний комплект планетарної передачі |
